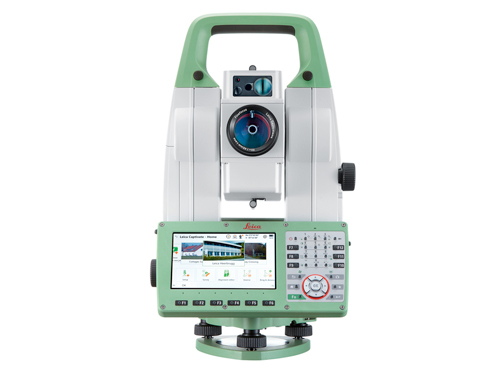

徠卡TS16全站儀
Captivate三維軟件，三維無處不在
ATRplus技術，再次突破自動測量自我極限
1G雙核A9處理器，刷新計算能力新高度
5英寸WVGA顯示屏， 不止于大！分辨率是以往型號的5倍
無棱鏡標配500米，以備不時之需
WLAN等數傳模塊，隨測隨傳，內外業一體化
產品說明 ? ?
徠卡全站儀TS16不僅僅給客戶帶來了優越的性能、良好的體驗，更給客戶帶來了全新的測量理念-“無處不三維”！?
技術參數
| 徠卡TS16角度測量 | ||
| 精度1Hz, V | 絕 對編碼，連續，四重角度探測 | 1" (0.3 mgon), 2" (0.6 mgon), 3" (1 mgon), 5" (1.5 mgon) |
| 徠卡TS16距離測量 | ||
| 范圍2 | 棱鏡(GPR1,GPH1P)3 | 1.5m 至 > 3500 m |
| 無棱鏡/任何表面4 | R500: 1.5m to >500m, R1000: 1.5m to >1000m | |
| 長測量模式2,4,5 | 12000m | |
| 精度/測量時間 | 單次(棱鏡)2,5 | 1mm + 1.5 ppm / 典型 2.4 秒 |
| 單次(任何表面)2,4,5,6 | 2 mm + 2 ppm / 典型 3 秒 | |
| 連續(棱鏡)2,5 | 3mm + 1.5 ppm / 典型 0.15秒 | |
| 光斑大小 | 50m處 | 8 mm x 20 mm |
| 測量技術 | 基于相位原理系統分析技術 | 同軸，紅色可見光 |
| 徠卡TS16圖像 | ||
| 廣角相機 | 傳感器 | 500萬像素 CMOS 傳感器 |
| 視場 | 19.4° | |
| 幀頻率 | 高達 20 幀每秒 | |
| 徠卡TS16馬達 | ||
| 直驅 | 轉速 | 45°(50 gon)每秒 |
| 徠卡TS16自動照準 (ATR) | ||
| 范圍 ATR模式2 / 跟蹤模式2 | 圓棱鏡 (GPR1, GPH1P) | 1500 m / 1000 m |
| 360°棱鏡 (GRZ4, GRZ122) | 1000 m / 1000 m | |
| 精度1,2 / 測量時間 | ATRplus 測角精度(Hz, V) | 1" (0.3 mgon), 2" (0.6 mgon), 3" (1 mgon), 5" (1.5 mgon) /典型 3-4s |
| 徠卡TS16搜索 | ||
| 范圍 / 搜索時間8 | 360° 棱鏡 (GRZ4, GRZ122) | 300 m / 典型 5 秒 |
| 導向光 (EGL) | ||
| 工作范圍 / 精度 | 5 –150 m / 典型 5 cm，100 m處 | |
| 一般參數 | ||
| 機載軟件系統 | Captivate軟件（含應用程序） | |
| 處理器 | TI OMAP4430 1GHz 雙核 ARM? CortexTM -A9 MPCoreTM | 操作系統-Windows EC7 |
| 顯示屏和鍵盤 | 5英寸，WVGA，彩色，觸屏，雙面 | 37 個按鍵，帶照明功能 |
| 操作 | 2個無限位驅動，用戶自定義快捷鍵 | |
| 電源 | 可更換內置鋰電池，具有給電池充電功能 | 使用時間 5–8 小時 |
| 數據存儲 | 內存 / 存儲卡 | 2GB / SD 卡 1 GB 或 8 GB |
| 接口 | RS232, USB, Bluetooth?, WLAN | |
| 重量 | 包括電池 | 5.3-6 kg |
| 環境參數 | 工作溫度范圍 | –20℃至 + 50℃ |
| 防塵防水 (IEC 60529) / 防雨 | IP65 / MIL-STD-810G，方法 506.5-I | |
| 防潮 | 95%, 無冷凝 | |
1: 標準差,依據 ISO 17123-3 2: 陰天，無霧霾，能見度 40 km，無熱流閃爍 3: 1.5 m 至 2000 m，使用 360°棱鏡 (GRZ4，GRZ122) 4: 測量目標處于陰影下，陰天，柯達灰白板 (90% 反射率) 5: 標準差，依據 ISO 17123-4 6: 距離 > 500 m：精度 4 mm + 2 ppm，測量時間 典型 6 秒 |
標配選件
可選配徠卡TS16原裝/國產 三腳架、徠卡TS16原裝/國產 棱鏡、徠卡TS16原裝/國產對中桿
