一〇〇二廠J6/J6E光學經緯儀（停產）

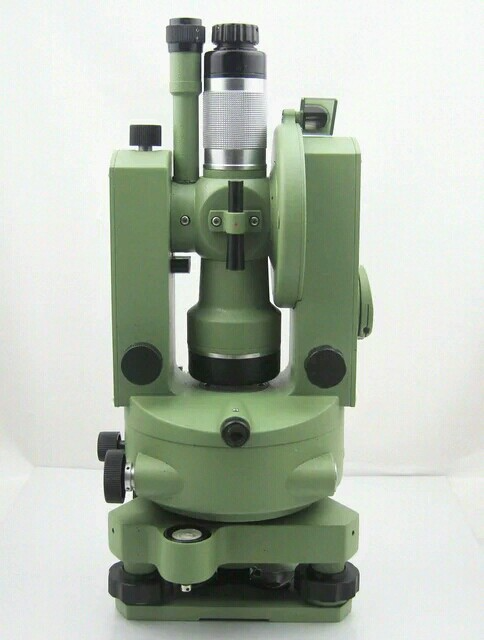

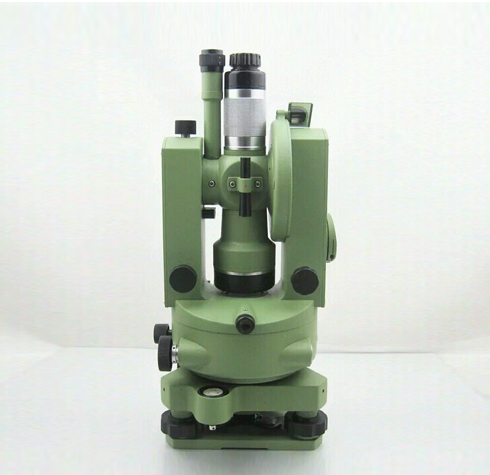

一〇〇二廠J6/J6E光學經緯儀

特點：
1、儀器可在＋45°C ～－25°C環境中工作精度可靠;
2、度盤采用帶尺讀數系統，水平和垂直讀數同一照明，使用方便;
3、豎軸采用強制定心和球面導軌滾珠支承的半運動式軸系，定平和置中精度高;
4、基座裝有防偏扭簧片;
5、儀器出廠前均經環境模擬試驗和防霉、防霧處理，經久耐用。
? ?儀器凈重： 4.2公斤

產品說明

用途：6秒級經緯儀適用于低等控制測量，地形測量，礦山、鐵路、建筑測量和工程測量。
? ? 精度：水平方向一測回方向中誤差不大于±6"，天頂距測量中誤差不大于±9"。

技術參數

儀器的主要技術參數
望遠鏡
成像 ? ? ? ? ? ? ?J6 倒像 ? ? ? ? ? ? J6E 正像
放大率 ? ? ? ? ? ?J6 28倍 ? ? ? ? ? ?J6E 28倍
物鏡有效孔徑 ? ? ? ? ? ? ? ? 40毫米 ? ? ? ? ? ?
視場角 ? ? ? ? ? ? ? ? ? ? ? 1°20′ ? ? ? ? ?
視距乘常數 ? ? ? ? ? ? ? ? ? ?100 ? ? ? ? ? ? ? ? ? ?
視距加常數 ? ? ? ? ? ? ? ? ? ? 0 ? ? ? ? ? ? ? ? ? ?
鑒別率 ? ? ? ? ? ? ? ? ? ? ? ?<3.6″ ? ? ? ? ?
調焦范圍 ? ? ? ? ? ? ? ? ? ? 2米～∞ ? ? ? ? ?
物鏡殼外徑 ? ? ? ? ? ? ? ? φ46-0.05毫米 ? ?
望遠鏡長度 ? ? ? ? ? ? ? ? ? 180毫米 ? ? ? ? ?
顯微鏡放大率
水平讀數系統 ? ? 73倍
豎直讀數系統 ? ? 74倍
讀數系統 ?
水平度盤分劃直徑 ? ? 93.4毫米
水平度盤讀數分劃 ? ? 1′（估讀6″）
豎直度盤分劃直徑 ? ? 73.4毫米
豎直度盤讀數分劃 ? ? 1′（估讀6″）
?水準器角值 ?
照準部水準器 ? ? ?30″/2毫米
指標水準器 ? ? ? ?30″/2毫米
圓水準器 ? ? ? ? ?8′/2毫米
光學對點器 ?
放大率 ? ? ? 1.1倍
調焦范圍 ? 0.5 -∞
