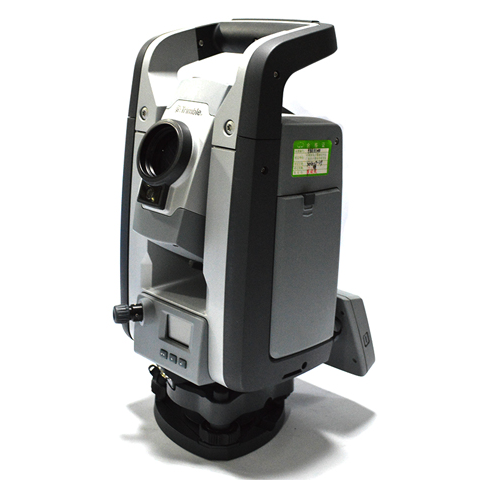

天寶S8全站儀

提供優秀的測繪工具

Trimble S8全站儀對常規測量和專項應用的主要工作流程具有創新。現在，您具備了對潛在性能進行重新定義的能力。

優秀的測量性能

對于典型的測量任務，您可以使用Trimble DR Plus?的1"角度精度和較長的EDM測程，用簡便的設置獲得更多的成果，大大擴展您的作業范圍。Trimble Business Center辦公軟件提供了一整套處理和分析工具。與Trimble S8配合，使您擁有完整的常規測量解決方案。

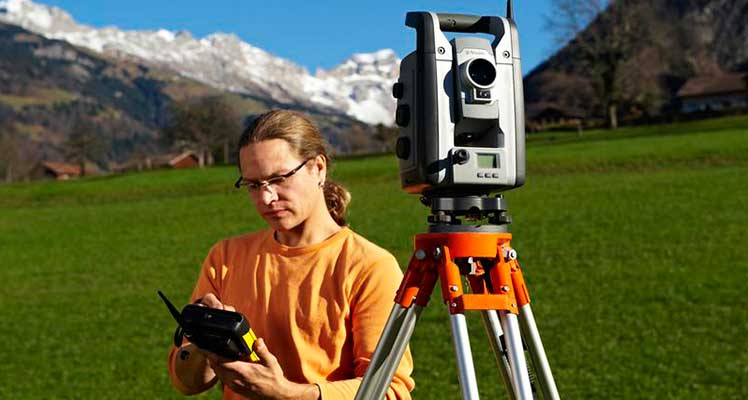

? ? ? ● 視頻輔助控制

? ? ? Trimble VISION?使您獲得了較好的視覺能力，您不需要返回到測 ? ?

? ? ? 站位置，便能看到儀器視線內的一切景物。控制器的實時視頻圖像

? ? ? 可以指導測量?，F(xiàn)在，您只需要點擊一下，便可自由地捕獲棱鏡或

? ? ? 無反射器表面的測量數據。

? ? ? ?● 可視化核查

? ? ? 內置攝像頭可使測量數據與現場實景圖像相結合，您在離開任務工 ? ? ?

? ? ? 地之前便可核查已完成的工作。校準的照片文檔可為客戶提供他們

? ? ? 信得過的成果。

產品說明

全站儀技術 Trimble MagDrive?磁驅伺服技術以其無摩擦的靜默操作特點提供了優秀的速度和精度。 借助Trimble SurePoint?準確定點技術，可使因刮風、下沉等因素引起的儀器移動自動得到糾正，確保您獲得精準的測量數據。

?

技術參數

?

性能 (DR+)

角度測量精度(基于DIN 18723的標準偏差) : 1" (0.3 mgon)

角度顯示(小計數) ............................................................ 0.1" (0.01 mgon)

傳感器類型 ............................................................ 具有對徑讀數的絕 對編碼器

?

其它距離測量

精度(RMSE)

? ? ? ?棱鏡模式

? ? ? ? ? ? ? 標準 ............................................................ 2 mm + 2 ppm

? ? ? ? ? ? ? ?標準偏差(基于ISO17123-4) : 1 mm + 2 ppm

? ? ? ? ? ? ? 跟蹤 ............................................................ ?4 mm + 2 ppm

? ? ? ?DR模式

? ? ? ? ? ? ? 標準 ?............................................................ ?2 mm + 2 ppm

? ? ? ? ? ? ? 跟蹤 ?............................................................ ?4 mm + 2 ppm

測量時間

? ? ? ?棱鏡模式

? ? ? ? ? ? ? 標準 ............................................................ 1.2 秒

? ? ? ? ? ? ? 跟蹤 ?........................................................... 0.4 秒

? ? ? ?DR模式

? ? ? ? ? ? ? 標準 ............................................................ 1-5 秒

? ? ? ? ? ? ? 跟蹤 ............................................................ ?0.4 秒

測程

? ? ? ?棱鏡模式(在標準晴朗條件下1,2)

? ? ? ? ? ? ? 單棱鏡 ?..................................................... ?2,500 m

? ? ? ? ? ? ? 單棱鏡長測程模式 ....................... 5,500 m (大測程)

? ? ? ? ? ? ? 短測程 ............................................................ 0.2 m

? ? ? ? ? ? ? 短測程 ............................................................ 1 m

? ? ? ?DR 測程(典型)

? ? ? ? ? ? ? 混凝土 ............................................................ ? 600-800 m

? ? ? ? ? ? ? 木質結構 ............................................................ 400-800 m

? ? ? ? ? ? ? 金屬結構 ............................................................ ?400-500 m

? ? ? ? ? ? ? 淺色巖石 ............................................................ 400-600 m

? ? ? ? ? ? ? 深色巖石 ............................................................ 300-400 m

? ? ? ? ? ? ? 反射片 20 mm ............................................................ 1,000 m

? ? ? ?延長測程模式

? ? ? ? ? ? ? 白卡(90%反射)3 ?........................................................... 2,000–2,200 m

? ? ? ? ? ? ? 灰卡(18%反射)3 ............................................................ ?900–1,000 m

? ? ? ? ? ? ? 精度 ............................................................ ?10 mm + 2 ppm

? ? ? ?攝像頭(也是DR高精度版本的一個選項)

? ? ? ? ? ? ? 芯片 ?............................................................ ?彩色數字圖像傳感器

? ? ? ? ? ? ? 分辨率 ............................................................ ?2048 x 1536 像素

? ? ? ? ? ? ? 鏡頭長度 ............................................................ 23 mm

? ? ? ? ? ? ? 視場深度 ?............................................................ 3 m ～ 無窮遠

? ? ? ? ? ? ? 視場 ?............................................................ 16.5° x 12.3°

? ? ? ? ? ? ? 數字縮放 ............................................................ ?4檔 (1x, 2x, 4x, 8x)

? ? ? ? ? ? ? 曝光 ?............................................................ 自動

? ? ? ? ? ? ? 亮度 ?............................................................ ?用戶可定義

? ? ? ? ? ? ? 對比度 ............................................................ ? 用戶可定義

? ? ? ? ? ? ? 圖像存儲 ............................................................ 可達 2048 x 1536 像素

? ? ? ? ? ? ? 文件格式 ?............................................................ ?JPEG?

?

EDM 規格

光源 ............................................................ 脈沖激光二極管 905 nm，1 類激光

激光瞄準器同軸 ?............................................................ ?2 類激光

光束發散棱鏡模式

? ? ? ?水平 ?............................................................ 4 cm/100 m

? ? ? ?垂直 ?............................................................ 8 cm/100 m

光束發散DR模式

? ? ? ?水平 ?............................................................ 4 cm/100 m

? ? ? ?垂直 ?............................................................ 8 cm/100 m

大氣改正 ............................................................ ?-130 ppm ～ 160 ppm 連續?

?

性能 (DR HP)

角度測量精度(基于DIN 18723的標準偏差) ：?0.5" (0.15 mgon) 或 1" (0.3 mgon)

角度顯示(小計數) ?............................................................ ?0.1" (0.01 mgon)

? ? ? ?距離測量

? ? ? ?精度(RMSE)

? ? ? ? ? ? ? 棱鏡模式

? ? ? ? ? ? ? ? ? ? ?標準 ............................................................ ? 1 mm + 1 ppm

? ? ? ? ? ? ? ? ? ? ? 基于ISO17123-4的標準偏差 ： ?0.8 mm + 1 ppm

? ? ? ? ? ? ? ? ? ? ?跟蹤 ?............................................................ ? ?5 mm + 2 ppm

? ? ? ? ? ? ? DR模式

? ? ? ? ? ? ? ? ? ? ?標準測量 ............................................................ ?3 mm + 2 ppm

? ? ? ? ? ? ? ? ? ? ?跟蹤 ?............................................................ ?10 mm + 2 ppm

? ? ? ?測量時間

? ? ? ? ? ? ? 棱鏡模式

? ? ? ? ? ? ? ? ? ? ?標準 ............................................................ ? 2 秒

? ? ? ? ? ? ? ? ? ? ?跟蹤 ............................................................ ?0.4 秒

? ? ? ? ? ? ? ? ? ? ?平均觀測 ............................................................ ?2 秒/每次測量

? ? ? ? ? ? ? DR模式

? ? ? ? ? ? ? ? ? ? ?標準 ............................................................ ?3- 15 秒

? ? ? ? ? ? ? ? ? ? ?跟蹤 ............................................................ ?0.4 秒

? ? ? ?測程(在標準晴朗條件下^1,2)

? ? ? ? ? ? ? 棱鏡模式

? ? ? ? ? ? ? ? ? ? ?單棱鏡 ............................................................ ?3,000 m

? ? ? ? ? ? ? ? ? ? ?單棱鏡長測程模式 ............................................................ ?5,000 m

? ? ? ? ? ? ? ? ? ? ?三棱鏡長測程模式 ............................................................ ?7,000 m

? ? ? ? ? ? ? ? ? ? ?短測程 ............................................................ 1.5 m

? ? ? ? ? ? ? ? ? ? ?短測程 ............................................................ 1.5 m

?

攝像頭

EDM 規格

光源：?激光二極管 660 nm；棱鏡模式：1 類激光

?

DR模式：1 類激光

激光瞄準器同軸(標準)：?2 類激光

激光瞄準器非同軸(并非對所有型號都適用)：?3R 類激光

光束發散棱鏡模式

? ? ? ?水平 ............................................................ ?4 cm/100 m

? ? ? ?垂直 ?............................................................ ?4 cm/100 m

光束發散DR模式

? ? ? ?水平 ?............................................................ ?2 cm/50 m

? ? ? ?垂直 ............................................................ 2 cm/50 m

大氣改正 ............................................................ ?-130 ppm ～ 160 ppm 連續

?

總體規格 (DR+ 和 DR HP)

整平

? ? ? 基座圓水準氣泡 . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8'/2 mm

自動水準補償器

類型 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . ?中 心雙軸

精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5" (0.15 mgon)

測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?±5.4' (±100 mgon)

伺服系統：MagDrive磁驅伺服技術，伺服/角度綜合傳感器；電磁直接驅動

旋轉速度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?115 度/秒

旋轉時間(盤左到盤右). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?2.6 秒

定位速度180度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? 2.6 秒

旋鈕和微動. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?伺服驅動，無限微調

對中

? ? ? 對中系統 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?Trimble 3爪

? ? ? 光學對點器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? 內置光學對點器

放大倍數/短聚焦距離 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.3倍/0.5-無限

望遠鏡

? ? ? 放大倍數 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? 30倍

? ? ? 孔徑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? ?40 mm

? ? ? 視域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 m 處為 2.6 m

? ? ? 短聚焦距離 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5 m-無限

? ? ? 照明十字絲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?可變(10步)

自動對焦 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?標準

內置跟蹤燈. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 并非對所有型號都適用

工作溫度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?-20 ℃ ~ +50 ℃

防塵防水 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP55

電源

? ? ? 內置電池. . . . . . . . . . . . . . . . . . . . . . . . ?可充電鋰電池11.1 V、5.0 Ah

? ? ? 工作時間4

? ? ? ? ? ? ?一個內置電池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 大約6.5小時

? ? ? ? ? ? ?多聯電池適配器中三個內置電池. . . . . . . . . . . . . . . . ?大約18小時

? ? ? ?全自動測量托座帶一個內置電池 . . . . . . . . . . . . . . . . . . . . . 13.5小時

? ? ? 工作時間(帶視頻全自動⁴)

? ? ? ? ? ? ?一個電池. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.5 小時

? ? ? ? ? ? ?三個電池(伺服/自動鎖定型) . . . . . . . . . . . . . . . . . . . . . . ?17 小時

重量

? ? ? ?儀器（伺服/自動鎖定型) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.15 kg

? ? ? ?儀器(機器人型) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.25 kg

? ? ? ?Trimble CU控制器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?0.4 kg

? ? ? ?基座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?0.7 kg

? ? ? ?內置電池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.35 kg

橫軸高度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196 mm

通訊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?USB、串行、Bluetooth^?5

可靠性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 雙層密碼保護

?

全自動測量

自動鎖定和機器人型測程²

? ? ? ?被動棱鏡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?500-700 m

? ? ? ?Trimble多跟蹤目標 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 m

200米處自動鎖定瞄準精度(標準偏差)²

? ? ? ?被動棱鏡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?<2 mm

? ? ? ?Trimble多跟蹤目標.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?<2 mm

短搜索距離 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 m

搜索時間(一般)⁶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? 2-10秒

?

精細鎖定(FINELOCK)

自動鎖定和機器人型標準

? ? ? ?300米處瞄準精度(標準偏差)². . . . . . . . . . . . . . . . . . . . . . . . . ?<1 mm

? ? ? ?對被動棱鏡測程(小–大)² . . . . . . . . . . . . . . . . . . . . 20 m-700 m

? ? ? ?200米處棱鏡之間小間距 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.8 m

長測程(并非對所有型號都適用)

? ? ? ?2,500米處瞄準精度(標準偏差)^2?. . . . . . . . . . . . . . . . . . . . . . <10 mm

? ? ? ?對被動棱鏡測程(小–大)^2,7?. . . . . . . . . . . . . . . . ? 20 m-2,500 m

? ? ? ?2,500米處棱鏡之間小間距 . . . . . . . . . . . . . . . . . . . . . . . ? <10.0 m

?

用TRIMBLE多跟蹤目標進行GPS搜索/GEOLOCK

GPS搜索/GeoLock . . . . . . . . . . . . 360 度 或已定義水平和垂直搜索窗口

獲得解算時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-30秒8

重獲目標時間 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ?<3秒

測程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .自動鎖定和機器人型測程限值

標配選件

天寶S8全站儀可選配：全站儀三腳架、全站儀棱鏡包/棱鏡組、全站儀對中桿
