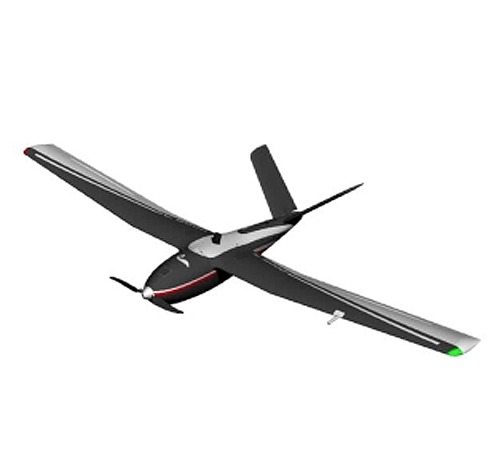

飛馬智能航測系統F2000

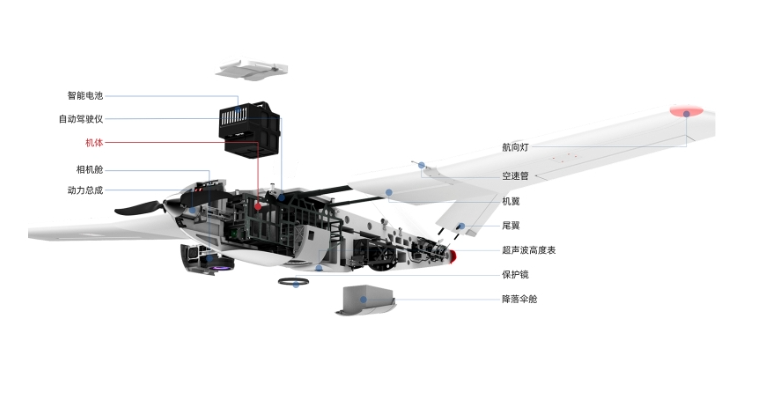

結構設計

載荷模塊安裝;標準化設計、多模塊互換、即裝即用
機翼快裝;可靠的結構接插設計、方便快捷
智能電池拆裝;工業化智能電池模塊、單手可快速完成安裝
降落傘安裝;模塊化降落傘、安裝方便可靠
自動駕駛儀
可靠飛行與精度保證
- 高精度動態冗余度航姿檢測系統
- 先進的總能量算法
- 全自動的任務方式
- 基于實時操作系統的高可靠性任務調度和進程通信
- 支持全系統(GPS、北斗、GLONASS)雙頻GPS信號接收,GPS+INS組合導航算法
- PPK解算、提供厘米級POS數據

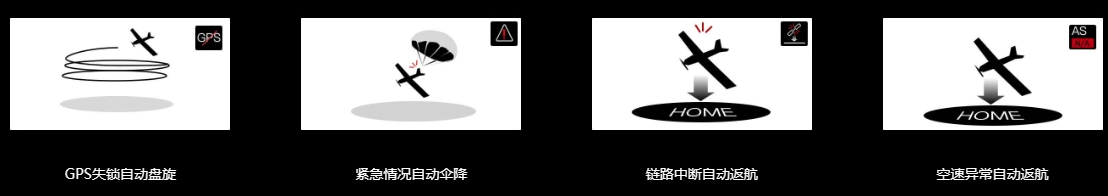

?穩定機制?

起飛方式
手拋?zhàn)詣?dòng)起飛
虛擬跑道設計,穩定可靠;無需專業人員 、 無需任何輔助裝置即可起飛。?

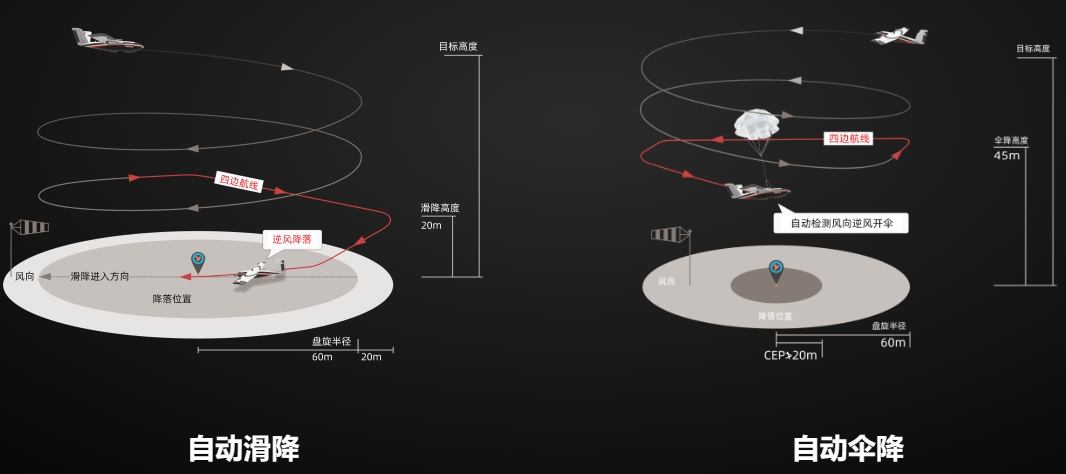

降落方式
1、自動滑降:無人機保持作業高度不變的情況下到達著陸點上空,并以盤旋的方式降低飛行高度,待飛行器相對于地面高度為約20米時根據設定方向著陸并降落到盤旋半徑內。?
2、自動傘降 :無人機盤旋下降到相對于著陸點約50米的高度,自動計算空中的風速與風向,在高度穩定后選擇逆風方向、計算位置并開傘,降落到著陸點附近。?

載荷模塊
相機型號——————SONY ILCE-6000 (a6000)
傳感器尺寸—————23.5MMX15.6MM
有效像素——————(6000X4000) 2400萬
鏡頭參數——————20MM定焦

行業應用
國土檢測、電力巡線、城市規劃、地形測繪、自然災害評估、數字城市、海域監管、突發事件檢測、礦山調查、工程測量
技術參數
規格參數
材質 | EPO+碳纖復合材料 | 翼展 | 1.9m |
機長 | 1.07m | 起飛重量 | 3.7kg |
驅動方式 | 無刷電機 |
|
|
飛行參數
巡航速度 | 60km/h | 續航時間 | 1.5h |
測控半徑 | 10km | 抗風能力 | 5級(正常作業) |
起飛方式 | 無遙控器手拋?zhàn)詣?dòng)起飛 | 回收方式 | 無遙控器自動滑降、自動傘降 |
實用升限 | 海拔6000m | 相對航高 | 120m-1500m |
工作溫度 | -20℃~50℃ |
|
|
載荷參數
相機型號 | SONY ILCE-6000(α6000) | 傳感器尺寸 | 23.5mmx15.6mm |
有效像素 | 2400萬(6000x4000) | 鏡頭參數 | 20mm定焦 |
標準配置清單
F2000電動無人機 | 1套 | 航測模塊 | 1套 |
F2000地面數傳模塊 | 1套 | 無人機管家專業版(測量版) | 1套 |
F2000智能電池 | 2組 | F2000智能電池充電器 | 1個 |
F2000回收傘 | 4個 | F2000作業運輸箱 | 1個 |
