GLS-2200 三維激光掃描儀

拓普康GLS-2200是一款高精度、效率高、智能化的三維激光掃描儀。其較長的測距范圍和較高的掃描精度，在工程項目的各個階段都能發揮巨大的作用，可以顯著提高工作效率，提升工作質量。

適合多種應用場景的全能型 三維激光掃描儀

? 500 米掃描半徑，覆蓋更廣?

? 150 米處 1mm，掃描精度更高?

?支持 360°棱鏡，定向距離可達 200 米?

?內置高清 HDR 相機（廣角 + 長焦雙相機）?

?機載軟件支持測站后視、后方交會等多種拼接方式?

?支持遠程無線操控（獲得國家工信部認證）?

? Magnet Collage 海量數據整合處理平臺

拼接方式

支持 360°棱鏡掃描技術?

無需旋轉棱鏡，即可從各個角度掃描棱鏡，?

減少人員投入。?

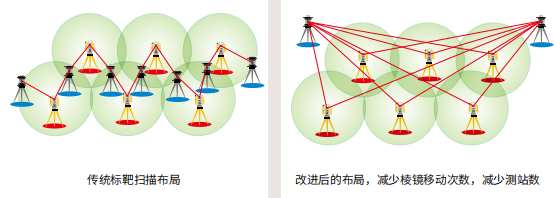

長距離標靶掃描?

200 米的定向距離搭配測站后視或者后方交會?

的測量方法可以大大減少標靶的移動次數。

高質量的點云

? 表面精度 1mm （σ）, 更適合 QA/QC 檢測?

?（使用 Magnet Collage 處理）?

? 道路模式更適合攤鋪，道路施工等場景?

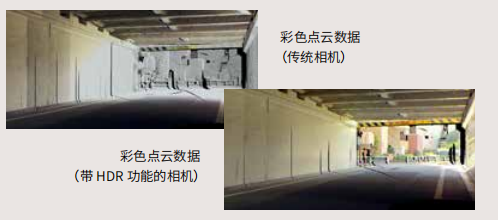

? 相機新增 HDR 功能，可以更清晰的獲取明暗變化明?

顯的位置的色彩信息

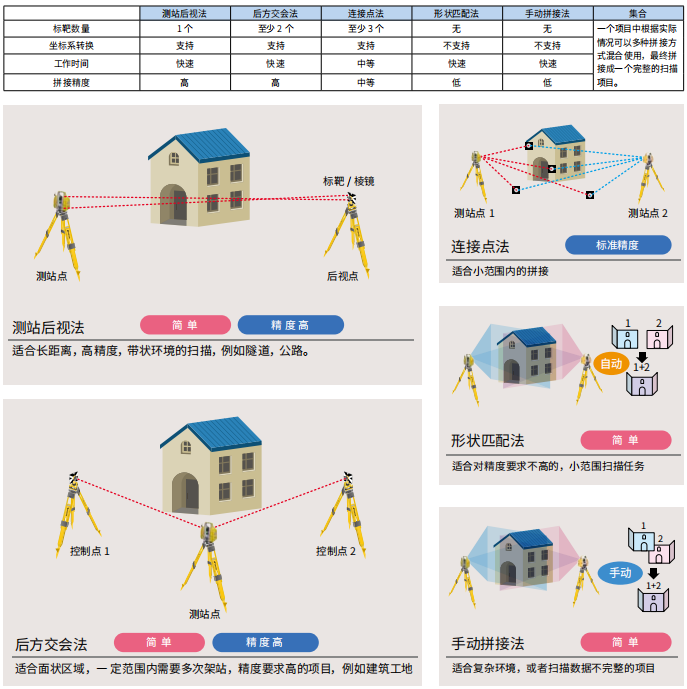

支持多種拼接方式

Magnet Collage ?強大的一站式點云處理平臺

Magnet Collage 為拓普康海量數據采集產品提供一套“一 站式”的數據整合解決方案。全部的點云及影像可在同一 套強大且簡單的軟件應用中被處理、整合與分析。

整合、處理和拼接、可視化、分析和轉換

應用方向

• 施工質量檢測（QA/QC）?

GLS-2200 三維激光掃描儀搭配 Verity 質量檢測軟件，為復雜 建筑的質量檢查，提供了檢測方案。

• BIM（建筑信息模型）?

BIM 應用方向包括 ：施工前的地形掃描、施工過程中的質量檢 測、施工結束后的竣工驗收。用戶可以利用 3D 點云數據來幫 助設計，并根據點云數據進行未來的維護和翻新。

• 已投產項目的結構檢查?

針對已建成項目的檢查維護是非常重要的工作?，F(xiàn)實中的建筑 和設施經過多年的改造，與原始設計圖紙有很大差別，三維激光掃描技術可以準確的獲取建筑的現狀數據，為工廠改擴建， 設備的增減，設備位置的變更，提供準確的現實數據。

• 平整度， 垂直度檢測?

平整度檢測是施工過程中重要的工作環節。GLS-2200 搭 配 Rithm 平整度檢測軟件可以快速檢測出地面的平整度。同時非常 適合道路或斜坡表面檢測。墻體的垂直度也可以做到精準的檢測。

• 基礎設施檢查?

日常需要檢測的基礎設施多種多樣，傳統的采集方式單一，很難獲取到詳細的基礎數據，Topcon 三維激光掃描技術可以輕松的獲取所需的空間數據，為檢查工作提供精準的參考數據。

• 隧道橫截面?

三維激光掃描技術可以獲取海量的隧道點云，再根據隧道參數， 針對每一個斷面做精準的欠挖檢測，相較于傳統方式，數據 更精準，細節更詳盡，工作效率更高。

• 遺產 / 和考古結構?

目前有大量古代建筑，遺址年久失修。傳統的方式只能記錄主體 結構的整體尺寸，細節無法記錄。如果需要詳細記錄需要考古人 員攀爬到建筑的表面進行測量，這樣很可能對文物造成損害，三 維激光掃描技術可以在特定的距離，通過非接觸式測量的方式獲 取文物的精準三維信息。

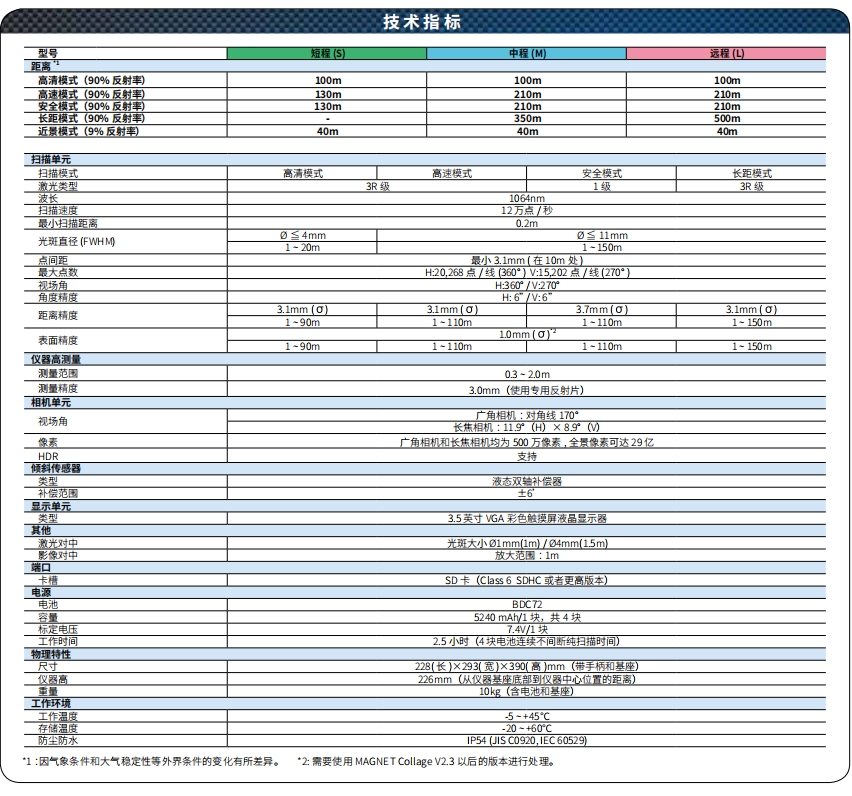

技術參數
