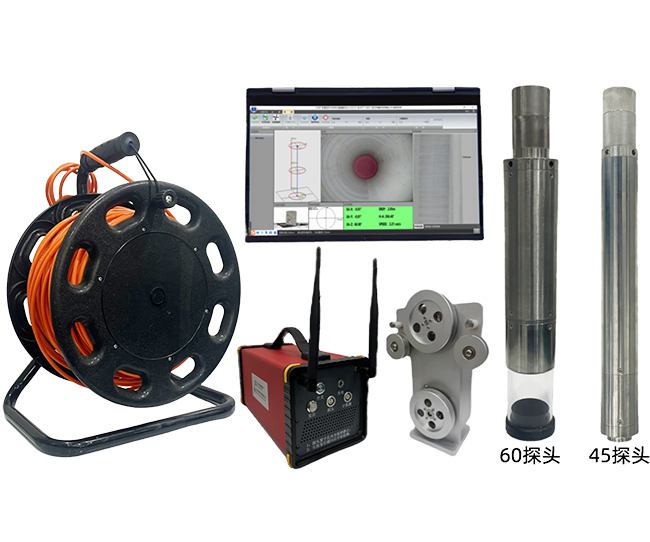

SH-G40P鉆孔成像儀

應用領域

? 樁基鉆孔取芯驗證，觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度；

? 觀測預應力管樁樁內的各種異常和缺陷，查看接頭情況,定量分析樁身質量：破碎面積，斷裂及裂縫位置、長度、寬度及走向等；

? 觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等編錄地質體柱狀圖；

? 觀察地下管道內容物，定量分析管道質量：破碎面積，斷裂及裂縫位置、長度、寬度及走向等；

? 可實時錄制成像高清視頻，軟件支持二維平面展開圖。

支持標準

? ?中國工程建設協會標準：

? ? ?《基樁孔內攝像檢測技術規程》（CECS 253――――2009）；

《電力工程基樁檢測技術規程》（DL/T 5493――――2014）；

《建筑基樁檢測技術規范》（JGJ 106――――2014）；

《廣東省建筑地基基礎檢測規范》（DBJ15 60――――2019）；

《浙江省基樁完整性檢測技術規程》（DB33/T 1127――――2016）；

《湖北省預應力混凝土管樁基礎技術規程》（DB42/489――――2008）；

? ?陜西省工程建設標準：

? ? 《預應力混凝土管樁基礎技術規程》（DBJ61T 101――――2015）。

技術特點

? 適用于各類常規尺寸抽芯孔、管樁鉆孔成像檢測；

? 筆記本全WiFi無線連接絞車遠程操作；

? 采用FPGA主控單元、低功耗、高速率；

? 探頭內置亮度可調LED光源；

? 探頭自帶進口500萬像素高清晰360度魚眼攝像頭；

? 檢測過程中電動計數輪可勻速自動放線；

? 探頭內置九軸陀螺儀，四元素、歐拉角空間姿態定位；

? 采集軟件自帶將360度攝像視頻展開二維平面圖查看內壁完整性的功能；

性能指標

? 支持數據自動連續采集；

? 支持USB快捷轉存數據；

? 深度分辨力1cm，深度誤差小于0.5%；

? 陀螺儀精度優于0.01度；

? 航向角精度優于1度；

? 標配電纜長度100米，可定制；

? 配置充電電源，工程時間長達6小時；

? 探頭自帶進口500萬像素高清攝像頭；

? 攝像頭具有360度魚眼全范圍視角。

軟件特點

? 軟件界面友好、清晰、操作便捷可觀；

? 主界面位移、垂直度曲線視圖、三維效果視圖、實時姿態方位角視圖、歐拉角視圖聯動顯示；

? 位移、垂直度曲線視圖欄可點選讀取不同深度的累計位移值和X、Y、Z三個方向上的方位角；

? 最大位移、最大垂直度偏差軟件自動計算，同時軟件具有根據最小二乘法自動修正最大垂直度偏差功能；

? 三維效果視圖可仰視、可俯視及360度旋轉查看，檢測結果清晰、直觀；

? 歐拉角視圖可讀取不同深度點處對應的位移偏差值和歐拉角偏差值；

? 檢測結果以四種不同視角多方位呈現，分別有水平視圖上東西方位、南北方位顯示，俯視視圖及45度斜視圖顯示，同時顯示最大位移、垂直度指標。
